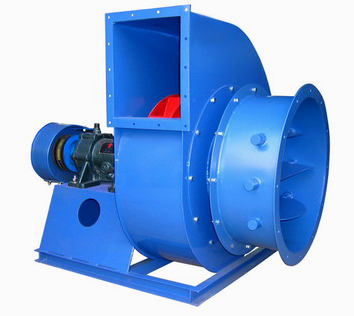

Y5-48系列离心通风机

一、Y5-48型锅炉离心引风机产品概述
Y5-48型锅炉离心引风机是为适应燃用各种煤质并配有消烟除装置的(1～20T/h）工业锅炉配套设计的，凡进气条件相当，性能又相适应者均可选用最高温度不得超过250℃。引风机前必须加装效率不低于85％的除尘装置，降低进入风机的烟气含尘量，以利提高风机寿命。。
二、Y5-48型锅炉离心引风机的型式
引风机制成单吸入。机号有№4、5、6.3、8、10、12.5六种。风机可制成右旋转和左旋转两种型式，从电动机一端正视，叶轮顺时针旋转，称为右旋转风机，以“右”表示；叶轮逆时针旋转，称为左旋转风机，以“左”表示。

三、Y5-48型锅炉离心引风机的结构
    本风机由叶轮、机壳、进风口、调节门、传动组等部分组成。
    (1) 叶轮：有后倾平板叶片12片,材料为16Mn，焊接于弧锥形轮盖与平板形轮盘中间,经静、动平衡校正，故运转平稳，强度高。
    (2) 机壳：用钢板焊接成蜗壳形整体结构，用螺栓固定在机壳入口侧。
    (3) 进风口：做成敛式流线型的整体结构，用螺栓固定在机壳入口侧。
    (4) 调节门：调节门叶片为花瓣形，№8以上“左”“右”旋通用。在蜗板上还开有清灰门，便于清除堆积在叶片上和机壳内的积灰，保证叶轮的平衡性和气动性能。
    (5) 传动组：由主轴、轴承箱、皮带轮等组成。主轴由优质钢制成，采用滚动轴承，水冷整体轴承箱，因此，须知装输水管，耗水量随环境温度不同而异，一般按0.5～1m3考虑，轴承箱装有温度计和油位指示器，润滑油采用30号机油，润滑油采用30号机油。加入油量按油位标志的要求。
四、Y5-48型锅炉离心引风机的性能与选择
    风机性能一般均指在标准状况下的风机性能，无论技术文件或订货要求的性能，均按标准状况为准。如果风机所用的环境并非标准状况下，则须根据下述关系式将性能参数换算成为标准状况下的性能参数，然后在性能表中进行选择。
    关系式如下：

式中：
    Q-流量(m3/h)；
    N-功率(kW)；
    ρ-密度(kg/m3)；
    P-全压(Pa)；
    η-效率(%)
    n-转速(r/min)；
    注：无注脚符号表示已知的性能及其关系参数，注脚符号“0”表示所求的性能参数。标准进气状态为：大气压力Pt＝101325Pa ，进气温度ta＝20℃ ，相对湿度Φ＝50% ，空气密度ρ＝1.2kg/m3。
五、Y5-48型锅炉离心引风机的安装和使用
    在安装前首先应准备好安装用材料及工具，并对风机各部分的机件进行检查。对叶轮、主轴和轴承等更应特别细致检查，如发现损伤，应该修好，然后用煤油清洗轴承箱内部。
    在安装操作的过程中必须注意下列几点：
    在一些接合面上，为防止生锈、减少拆卸困难，应涂上润滑脂或机械油。
    在接合面的螺栓时，如有定位销钉应先上好销钉，再拧紧螺栓。
    检查机壳内及其它壳体内部，不应有掉入的遗留的工具和杂物。
    安装要求：
    (1) 安装风机时，输气管道的重量不应加在机壳上，按图纸校正进风口与叶轮之间间隙尺寸，而且保持轴水平位置。
    (2) 安装进风口管道时，可以直接利用进风口本身的螺栓联接，此时进风口的固定是靠三个沉头螺钉。
六、Y5-48型锅炉离心引风机的维护
    （一）风机维护工作制度
    1、只有在风机设备完全正常的情况下方可运转。
    2、如风机设备在检修后开动时，则需注意风机各部位是否正常。
    3、定期清除风机气及气体输送管道内部的灰尘、污垢及水等杂质、并防止锈蚀。
    4、对风机设备的修理，不许在运转中进行。
    （二）风机正常运转中的注意事项。
    1、如发现流量过大，不符使用要求，或短时间内需要较小的流量，可利用节流装置进行调节。
    2、对温度计及油标的灵敏性定期调查。
    3、在风机的开车、停车或运转过程中，如发现不正常现象时，应及时查明原因，若有故障要立即检修。
    4、除每次拆修后应更换润滑油外，还应定期更换润滑油。
七、Y5-48型锅炉离心引风机订货须知
    订货时，请注明风机的使用环境，要求的压力、流量、风机的机号、旋转方向、出风口角度、传动方式、叶轮转速及电机型号等。
    如有特殊要求，我厂可根据客户的要求特殊设计和制造。
注：风机的性能参数及结构尺寸，本公司若有变更，恕不另行通知。

不同型号详细参数表：

机号	进风口尺寸				出风口尺寸
机号	D1	D2	D3	n1×d1	A1	A2	A3	A4	A5	A6	X	Y	n2×d2
8	710	770	820	16×Φ12	520	580	632	400	462	509	5	4	18×Φ15
10	900	970	1020	16×Φ15	650	728	766	500	570	609	7	5	24×Φ15
12.5	1120	1190	1250	20×Φ15	815	888	935	627	690	737	8	6	28×Φ15

外形尺寸									基础尺寸
E	F	G	K	M	H	L	S1	S2	a	b	c	d	e	f	g
484.5	495	1180	540	1576	280	1663	8	15～3	520	440	178	590	510	479	537
600	626	1487	683	1941	280	1813	10	1.75～3.5	520	440	172	590	510	579	635
752	774	1844	847	2378	375	2228	12.5	1～3	700	620	210	780	700	707	765

调节尺寸					轴承箱地脚螺栓	风机地脚螺栓	风机重量/kg	冷却水管直径
R	a	a1	a2	d″	M1×ι1	M2×ι2	风机重量/kg	冷却水管直径
R715	16°21′	8°24′	8°24′	Φ10	M24×630	M20×500	781	G3/4″
R810	16°21′	7°	7°	Φ10	M24×630	M20×500	908	G3/4″
R920	16°21′	5°52′	7°	Φ10	M30×800	M20×500	1127	G1″

机号	进风口尺寸				出风口尺寸
机号	D1	D2	D3	n1×d1	A1	A2	A3	A4	A5	A6	X	Y	n2×d2
4	Φ355	Φ395	Φ425	8×Φ10	256	290	314	199	231	254	4	3	14×Φ7
5	Φ450	Φ500	Φ545	8×Φ12	324	360	382	252	284	308	5	4	18×Φ7
6.3	Φ560	Φ620	Φ670	12×Φ12	410	450	472	315	348	371	5	4	18×Φ7

外形尺寸
E	F	N	J	K	M	L	R	a
270	268	460	588	268	748	868	R398.5	7°46′
320	315	560	749	344	929	941	R446.5	6°34′
398	399	760	945	431	1215	1224	R509	5°26′

基础尺寸					地脚螺栓(4套)	冷却水管直径	重量/kg (不包括电动机)
a	b	c	d	e	M×1	冷却水管直径	重量/kg (不包括电动机)
298	390	147	388	430	M16×400	G1/2″	127
285	474	179	385	524	M16×400	G1/2″	173
375	600	220.5	495	656	M20×500	G1/2″	334

Y5-48离心通风机性能与选用件表

Y5-48 No4C性能参数表
转速 r/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kW	所需功率kW	电动机
转速 r/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kW	所需功率kW	型号	功率kW
3550	1	2932	2221	70	2.57	3.52	Y132S1-2	5.5
	2	3374	2254	74.1	2.83	3.87
	3	3807	2173	77.2	2.95	4.04
	4	4254	2068	78.7	3.08	4.22
	5	4686	1914	77.7	3.18	4.36
	6	5143	1726	74.4	3.30	4.51
	7	5564	1501	70	3.30	4.52
3150	1	2602	1746	70	1.80	2.46	Y112M-2	4
	2	2993	1772	74.1	1.97	2.7
	3	3378	1708	77.2	2.06	2.82
	4	3775	1626	78.7	2.15	2.95
	5	4158	1505	77.7	2.22	3.04
	6	4563	1357	74.4	2.30	3.15
	7	4937	1180	70	2.31	3.16
2800	1	2313	1377	70	1.26	1.73	Y100L-2	3
	2	2661	1398	74.1	1.39	1.90
	3	3003	1348	77.2	1.45	1.98
	4	3355	1283	78.7	1.51	2.07
	5	3696	1188	77.7	1.56	2.14
	6	4056	1071	74.4	1.62	2.21
	7	4388	932	70	1.62	2.22
2500	1	2065	1097	70	0.90	1.23	Y90L-2	2.2
	2	2376	1113	74.1	0.99	1.35
	3	2681	1073	77.2	1.03	1.41
	4	2996	1022	78.7	1.08	1.47
	5	3300	946	77.7	1.11	1.52
	6	3622	853	74.4	1.15	1.57
	7	3918	742	70	1.53	1.58
Y5-48 No5C性能参数表
3150	1	5304	2819	72	5.71	7.81	Y160M1-2	11
	2	6062	2793	75.9	6.13	8.39
	3	6820	2737	78.7	6.52	8.92
	4	7578	2592	80	6.76	9.25
	5	8336	2406	79.1	6.98	9.55
	6	9093	2175	76	7.17	9.81
	7	9851	1913	72	7.22	9.88
2800	1	4715	2223	72	4.01	5.49	Y132S2-2	7.5
	2	5389	2203	75.9	4.31	5.90
	3	6062	2158	78.7	4.58	6.27
	4	6736	2044	80	4.75	6.50
	5	7409	1898	79.1	4.90	6.71
	6	8083	1716	76	5.03	6.89
	7	8757	1509	72	5.07	6.94
2500	1	4210	1769	72	2.85	3.90	Y132S1-2	5.5
	2	4811	1753	75.9	3.07	4.20
	3	5413	1718	78.7	3.26	4.46
	4	6014	1627	80	3.38	4.62
	5	6616	1511	79.1	3.49	4.77
	6	7217	1366	76	3.58	4.90
	7	7818	1202	72	3.61	4.94
2240	1	3772	1419	72	2.05	2.81	Y112M-2	4
	2	4311	1406	75.9	2.21	3.02
	3	4850	1377	78.7	2.34	3.21
	4	5389	1305	80	2.43	3.33
	5	5928	1212	79.1	2.51	3.43
	6	6466	1096	76	2.58	3.53
	7	7005	964	72	2.60	3.55
Y5-48 No6.3C性能参数表
2800	1	9432	3545	72	12.73	17.42	Y180M-2	22
	2	10779	3513	75.9	13.68	18.72
	3	12126	3441	78.7	14.54	18.9
	4	13474	3259	80	15.07	20.63
	5	14821	3025	79.1	15.57	21.30
	6	16169	2733	76	15.99	21.88
	7	15639	2403	72	16.10	22.03
2500	1	8421	2819	72	9.06	12.40	Y160M1-2	11
	2	9624	2793	75.9	9.74	13.33
	3	10827	2737	78.7	10.35	14.16
	4	12030	2592	80	10.73	14.68
	5	13233	2406	79.1	11.08	15.16
	6	14436	2175	76	11.38	15.57
	7	15639	1913	72	11.46	15.68
2240	1	7546	2259	72	6.52	8.92	Y160M1-2	11
	2	8623	2238	75.9	7.01	9.59
	3	9701	2193	78.7	7.45	10.19
	4	10779	2077	80	7.72	10.56
	5	11857	1929	79.1	7.97	10.91
	6	12935	1743	76	8.19	11.20
	7	14013	1533	72	8.24	11.28
2000	1	6737	1798	72	4.64	6.35	Y132S2-2	7.5
	2	7700	1781	75.9	4.99	6.82
	3	8662	1745	78.7	5.30	7.25
	4	9624	1654	80	5.49	7.52
	5	10586	1535	79.1	5.67	7.76
	6	11549	1388	76	5.83	7.97
	7	12511	1221	72	5.87	8.03
Y5-48 No8C性能参数表
2000	1	13794	3323	72	17.47	23.90	Y200L-4	30
	2	15765	3293	75.9	18.78	25.69
	3	17736	3226	78.7	19.95	27.31
	4	19707	3055	80	20.68	28.30
	5	21677	2836	79.1	21.36	29.23
	6	23648	2563	76	21.94	30.02
	7	25619	2253	72	22.09	30.23
1800	1	12415	2686	72	12.74	17.43	Y180L-4	22
	2	14189	2661	75.9	13.69	28.73
	3	15962	2607	78.7	14.55	19.90
	4	17736	2470	80	15.08	20.63
	5	19510	2293	79.1	15.57	21.31
	6	21283	2072	76	15.99	21.88
	7	23057	1823	72	16.10	22.03
1600	1	11035	2118	72	8.94	12.24	Y160L-4	15
	2	12612	2099	75.9	9.61	13.15
	3	14189	2056	78.7	10.22	13.98
	4	15765	1948	80	10.59	14.49
	5	17342	1809	79.1	10.94	14.96
	6	18918	1635	76	11.23	15.37
	7	20495	1438	72	11.31	15.48
1400	1	9656	1619	72	5.99	8.20	Y160M-4	11
	2	11035	1604	75.9	6.44	8.81
	3	12415	1572	78.7	6.84	9.37
	4	13794	1485	80	7.09	9.71
	5	15174	1383	79.1	7.33	10.03
	6	16553	1250	76	7.52	10.30
	7	17933	1100	72	7.58	10.37
Y5-48 No10C性能参数表
1800	1	22250	4483	75.3	36.24	49.59	Y280S-4	75
	2	25981	4437	79.4	39.70	54.33
	3	29711	4305	82.2	42.55	58.23
	4	33442	4103	83.5	45.01	61.59
	5	37172	3823	82.9	46.96	64.26
	6	40903	3436	80.3	48.02	65.72
	7	44634	2958	75.3	48.19	65.65
1600	1	19778	3531	75.3	25.45	34.83	Y250M-4	55
	2	23094	3494	79.4	27.88	38.16
	3	26410	3390	82.2	29.89	40.89
	4	29726	3232	83.5	31.61	43.25
	5	33042	3013	82.9	32.98	45.13
	6	36358	2708	80.3	33.73	46.15
	7	39674	2332	75.3	33.85	46.32
1400	1	17305	2696	75.3	17.05	23.33	Y225S-4	37
	2	20207	2668	79.4	18.68	25.56
	3	23109	2589	82.2	20.02	27.39
	4	26010	2468	83.5	21.18	28.98
	5	28912	2301	82.9	22.10	30.24
	6	31813	2069	80.3	22.60	30.92
	7	34715	1782	75.3	22.67	31.03
1250	1	15451	2145	75.3	12.14	16.61	Y180L-4	22
	2	18042	2123	79.4	13.30	18.19
	3	20633	2060	82.2	14.25	19.5
	4	23223	1964	83.5	15.07	20.63
	5	25814	1831	82.9	15.73	21.52
	6	28405	1647	80.3	16.08	22.01
	7	30995	1419	75.3	16.14	22.08
Y5-48 No12.5C性能参数表
1400	1	33800	4234	75.3	52.04	71.21	Y315S-4	110
	2	39467	4190	79.4	57.01	78.01
	3	45134	4065	82.2	61.10	83.61
	4	50802	3875	83.5	64.63	88.44
	5	56469	3611	82.9	67.43	92.28
	6	62136	3246	80.3	68.96	94.36
	7	67803	2794	75.3	69.20	94.69
1250	1	30179	3365	75.3	37.04	50.68	Y280S-4	75
	2	35239	3331	79.4	40.58	55.53
	3	40298	3232	82.2	43.49	59.51
	4	45358	3081	83.5	46.00	62.95
	5	50418	2872	82.9	48.00	65.68
	6	55478	2582	80.3	49.08	67.16
	7	60538	2223	75.3	49.25	67.40
1120	1	27040	2696	75.3	26.64	36.46	Y250M-4	55
	2	31574	2668	79.4	29.19	39.94
	3	36107	2589	82.2	31.28	42.81
	4	40641	2468	83.5	33.09	45.28
	5	45175	2301	82.9	34.53	47.24
	6	49709	2069	80.3	35.31	48.31
	7	54244	1782	75.3	35.43	48.48
1000	1	24143	2145	75.3	18.96	25.95	Y225S-4	37
	2	28191	2123	79.4	20.78	28.43
	3	32239	2060	82.2	22.27	30.47
	4	36287	1964	83.5	23.55	32.23
	5	40335	1831	82.9	24.57	33.63
	6	44383	1647	80.3	25.13	34.30
	7	48431	1419	75.3	25.22	34.51
